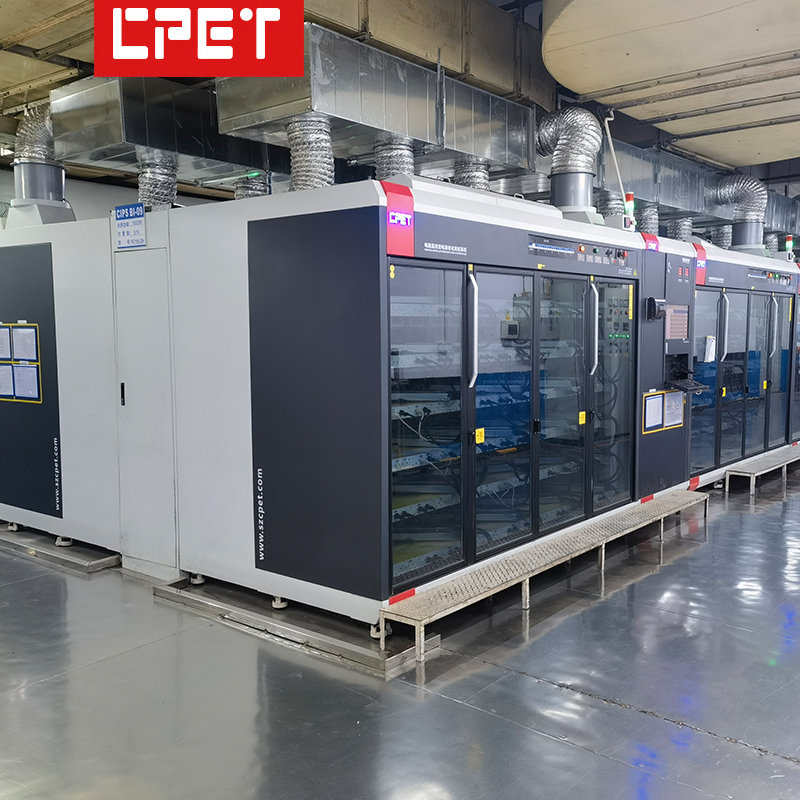

逆变器老化测试智能装备的核心组成部分

  逆变器老化测试装备的核心是集供电和能源回馈+负载和工况模拟+数据采集与监控+被测产品接口及切换单元+安全于保护的一体化系统，核心组成可分为五大模块如下：

一、供电与能量回馈单元（核心动力模块）

作为老化测试装备的能量枢纽，负责为被测逆变器提供稳定供电，并高效处理、回收输出电能。

●  直流电源模拟：为被测逆变器提供直流输入，满足相关测试需求。

●  交流回馈负载/电网模拟：接收逆变器输出交流电，实现电能高效回馈或内部循环利用，相比传统电阻式负载节能率可达 70% 以上。

●  并网型能量回馈：将电能回送电网，对同步精度、谐波抑制、功率因数控制要求严苛。

●  直流母线闭环回馈：将交流电转换成直流后回供直流输入端，形成内部能量循环。

●  电网模拟：模拟电压波动、频率漂移、谐波注入、电压暂降/暂升等复杂工况，验证逆变器电网适应性与抗干扰能力。

二、负载与工况模拟单元（核心测试执行模块）

模拟逆变器真实运行负载与环境应力，加速老化验证。

●  可编程交流电子负载/RLC负载：模拟用电装备特性，支持自定义功率因数（感性/容性），验证逆

 变器带载能力。

●  动态负载：实现 0%-50%-100%等阶跃式负载切换，测试逆变器动态响应速度与运行稳定性。

●  环境模拟系统：实现高温65℃至85℃等加速老化条件，加速电容、风扇、磁性元件等关键器件老化，

   快速暴露热应力相关故障。

●  通风循环：离心风机+风道，保证温度均匀，带走产品发热。

三、数据采集与监控单元（核心感知与控制中枢）

实时监测、记录、分析逆变器老化全过程性能参数，实现测试与数据可追溯。

●  数据采集系统

   电能参数测量：采集输入输出交直流侧电压、电流、功率、转换效率等关键指标。

●  上位机监控管理系统

• • 支持自定义测试流程：可编辑功率爬升、稳态老化、温度循环、负载冲击等自动化序列。
  • 实时图形化监控，具备越限声光报警与事件记录功能。
  • 长时数据存储，生成趋势曲线与测试报告，支持故障追溯与统计分析报告。
  • 统一协调控制交直流源、负载、高温环境等子装备联动运行。

四、被测产品接口与切换单元（核心执行机构）

实现多机并行、高效可靠、批量化测试。

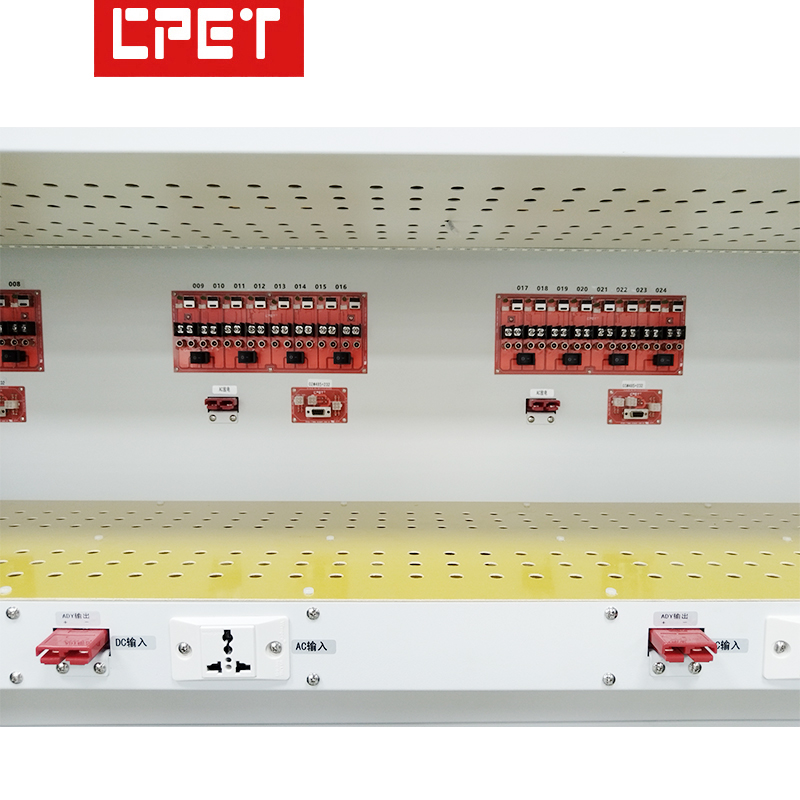

●  测试工装与专用夹具：实现逆变器快速、可靠、一致性接线，具备防错接与安全防护功能。

●  自动切换矩阵：通过交直流切换矩阵，实现多台被测逆变器与电源、负载、测量装备的灵活调配，大

   幅提升装备利用率。

●  通信与协议适配模块：通过 CAN、RS485、以太网、CANFD等接口与逆变器通讯，读取内部运行数据、

   故障代码，支持远程启停、功率设定等控制指令下发。

五、安全与保护单元（系统运行保障）

全方位保障测试装备、被测产品、操作人员及电网安全。

●  电气安全：配置过压、过流、短路、漏电、防反接、快速熔断器等保护装置。

●  紧急控制：配置急停按钮，支持异常工况快速停机。

●  抗干扰与隔离：完善接地与电磁屏蔽设计，降低测试干扰。

●  环境安全：具备超温保护、烟雾检测、火灾报警及消防联动功能。

总结与核心逻辑

逆变器老化测试智能整套装备可理解为一个可控、可复现、可加速的微型电网与工况仿真平台：

●  供电与能量回馈单元提供稳定 “能源供给”；

●  负载与工况模拟单元构建真实 “用电需求与严酷环境”；

●  数据采集与监控单元充当 “智能大脑与观察员”；

●  接口与切换单元实现高效 “批量连接与调度”；

●  安全于保护单元全程提供可靠 “安全防护”；

通过各模块精密协同，逆变器老化测试装备可系统性验证产品长期可靠性、效率衰减特性、散热设计、软件稳定性及工艺缺陷，是逆变器出厂品质管控的关键核心装备。
