节能回馈式逆变器(DC~AC)老化柜
卓越功能 Outstanding functions
1. 软件设置负载参数，实时监控电压、电流、功率等参数
2. CP 负载模式
3. 内置超温与烟雾报警自动保护装置
4. 可编辑开关时序，负载变换功能
5. 节能转换效率 85% 以上
6. 配合电源老化监控软件使用
7. 多种 DC 转接板接口可满足不同输出接口产品需求
8. 产品区多种层板结构可选，满足不同产品更方便操作
9. 产品区温度监控功能（选配）
性能参数 Performance parameters
| 老化柜体结构 及老化数量规划 |
台车尺寸(mm) | L2050*W1085*H2050mm（单个老化柜尺寸） |
| 台车层数 | 5层，产品区深度400mm，（每层8个老化位） | |
| 台车层高 | 220mm | |
| 台车结构材质 | 冷轧板 | |
| 负载区散热方式 | 顶部涡轮排风机上排式（便于环温控制） | |
| 层间绝缘及防静电方式 | 表面带散热孔的环氧绝缘板 | |
| 整体老化房结构 | 采用移动式老化分体柜；外型美观大方，同时方便移动组合 | |

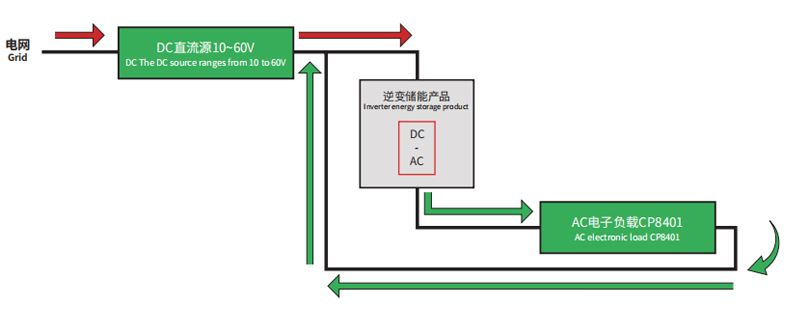

| 能源回收型模组 配置、被测电源 功率及老化数量 介绍 |
能源回收模组控制方式 | RS485通讯方式，上位机RS232通讯方式 |
| 安装能源回收模组型号 | CP8401(规格书详见说明) | |
| 安装能源回收模组数量 | 每层8台4CH型模组,整个老化柜需安装40台 | |
| 能源回收模组隔离方式 | 电子负载模块通道采用光电隔离(通讯及供电隔离) | |
| 能源回收模组设计架构 | 无继电器,长寿命式设计方案(自主知识产权) | |
| 整柜老化产品数量 | 单个柜老化40路DC输入(10~60V/25A)AC输出(85~260V/30A/2.4W)以下逆变器裸板40台 | |
| 电源老化柜电控、 温控装置介绍 |
接线方式 | 客户指定接口；输入/输出端口安德森连接器 |
| 面板功能键 | 输入交流电压显示、启动开关，急停开关 | |
| 台车配电、控制方式 | 380V三相五线配电；电脑监控及自动电控 | |
| 台车配电功率 | 单台老化柜2400W*40/0.85≈12KW，被测电源效率按85%计算 | |
| 控制方式 | 电控含手动/自动切换，老化时由电脑实时监控，电控柜可扩展AC电压自动切换功能 | |
| 安全保护 | 设备接地保护，漏电开关保护，烟雾报警自动断电保护等 | |
| 系统主要功能介绍 | 适用逆变板、DC~AC等电源老化 | |
| 免费配置自主开发电源老化专用监控软件，具有自主知识产权无法律风险 | ||
| 用可编程电子负载模块监测输出端电压,电流及功率等参数 | ||
| 老化专用监控软件享有终免费升级服务，扩容性功能强大节省设备重复投资 | ||
| 老化参数 , 时间设置 ,ON/OFF 时序编辑（被测产品开关机试验）, 支持电压自动切换 , 负载变换等功能可程式（老化参数可在固定时间段自动切换） | ||
| 被测电源老化结束自动定时关闭电源功能，方便无人值守 | ||
| 电脑自动显示被测电源产品好坏，视窗多台车便于集中管理，节省操作人员提高生产效率 | ||
| 电脑可存储被测电源老化数据报表，被测电源过程参数便于追朔;另外具有条码码扫描,支持MES系统上传 | ||
| RS232转RS485采用光电隔离转换器，提升通讯可靠度及可防止雷击损坏设备 | ||
| 每台电脑可同时监控18台设备，（每串口可连从机63台，每台电脑最多支持18个串口） | ||
| 电源老化监控软件内置帮助文档，方便即时解决操作疑问 | ||
